小型工程机械

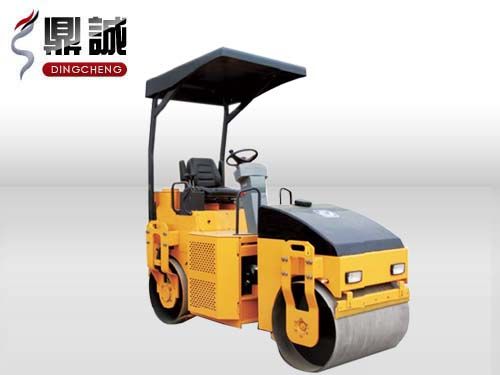

3吨全液压双钢轮压路机


一、产品用途

DC52C型振动压路机主要适用于城镇道路、体育场等小型工程的混凝土和黑色沥青路面的压实作业,也适用于基础和次基础、砂土和砂石材料的压实;该机具有静线压力大、操纵轻便、转向灵活、机动性强等优点,同时也是高等级公路首选的养护机械。

二、主要部件结构及特点

1、总体布局:

DC52C振动压路机由车架、前轮、后轮、动力系统、操纵系统、液压系统、电器系统、洒水系统、刮泥系统、油漆与标记、防翻滚架等部分组成。该机为双轮驱动,同时前轮为转向轮,后轮为振动轮,操作轻便,安全可靠。车架采用铰接式无框架结构,使得钢轮宽度大于机身宽度,能够最大限度接近路缘石进行压实作业,而不至于漏压或压坏。液压系统采用国际知名品牌液压元件,传动效率高,质量可靠。该机具有三级制动系统,确保驾驶安全可靠。

2柴油机:

选用常柴ZN385Q柴油机,立式三缸水冷四冲程直喷式柴油发动机。额定功率21kW,额定转速2400rpm,体积小,重量轻。

3液压驱动系统:

采用柱塞泵(带冲洗阀、制动阀) 、单排量马达(带制动器)组成的闭式回路,管路简洁。前后轮双轮驱动。

4 液压振动系统:

由双联齿轮泵、定量马达、振动阀组成的开式回路。电气控制振动的启停。

5 转向系统:

由双联齿轮泵、全液压转向器、转向油缸组成。齿轮泵通过全液压转向器带动双作用油缸,实现液压铰接转向。

6仪表箱:

小型振动压路机仪表箱统型前期策划设计的造型,造型独特新颖面板布置简洁大方

7 后轮:

后轮为驱动与振动轮,通过支板与后车架连接。压轮右侧为驱动端,驱动马达带动压轮驱动板旋转。压轮左侧为振动端,液压齿轮马达通过花键套驱动偏心轴旋转,实现振动。压轮采用桶式通轴式结构,偏心块采用均布载荷形式。

8 洒水及刮泥:

    该机采用自重式洒水,配有大容量水箱,可减少停机加水时间。前后轮均配有可调整的刮泥装置,最大限度的满足施工要求。

9、选装配置

   可选装全新玻璃钢材质驾驶棚,造型美观,便于安装、拆卸。

DC52C振动压路机主要技术参数

本款机器分为后驱后振型,双驱后振型和双驱双振型)



DC52C

工作质量Kg

3000

振动轮分配质量(前轮/后轮)Kg

1200/1800

静线载荷(前轮/后轮)N/cm

120/180

速度范围km/h

0~7.5

理论爬坡能力%

20

最小转弯外半径mm

4400

最小离地间隙mm

200

轴距mm

2150

转向角

±33°

摇摆角

±10°

振动频率Hz

50

名义振幅mm

0.5

激振力kN

30

压轮直径mm

750

压轮宽度mm

1000

发动机型号

ZN385Q

发动机额定转数r/min

2400

发动机额定功率kw

21

外形尺寸(长//高)mm

2900/1200/2760

发动机油耗g/kw.h

240

液压油箱容积L

65

燃油箱容积L

40

洒水箱容积L

180


我公司郑重承诺!

1.我们销售出去的产品均质保1年以上,质保期内,我们可以完全免费的提供损坏的零配件(个别易损件除外)。

2.我们销售出去的产品如遇重大故障,或者客户无法解决的问题,我们承诺48小时之内派人到现场解决(一些偏远地区可能会延长时效)。

3.我们销售的主要是小型的工程机械产品,结构大部分都比较简单,维护也非常的方便,据我们的长期统计,超过95%的机器故障都可以在我们技术人员的电话指导下解决!

4.我们小型工程机械采用的动力主要以HONDA本田汽油机和CHANGFA常发柴油机为主,这两种动力均为国内同类发动机中的领导者,全国各大城市均有售后服务点,更加解决了您的后顾之忧!
